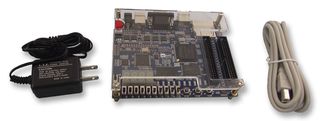

P0037是一个DE0开发和教育电路板, 配有一个Altera Cyclone III 3C16 FPGA, 此DE0电路板设计用于学习目的. 产品适合广范围的数字逻辑和计算机组织课程的应用, 通过显示基础概念的简单任务到高级的设计. 为了给用户提供最大的灵活性, 所有连接均通过Cyclone III FPGA设备. 因此, 用户可以配置FPGA以执行任何系统设计. DE0电路板配有预载配置比特流, 来展示电路板的某些特征. 这一比特流也允许用户快速察看到电路板是否正常工作. 此控制板设备允许用户从主机电脑使用电路板上的各种元件. 此主机计算机通过USB连接同电路板进行通讯. 此设备可用作检验板载元件的功能, 或用作为调试工具, 开发RTL代码.
- Cyclone III EP3C16F484C6 FPGA配有EPCS4 4M位串行配置设备
- USB声霸卡(板载), 用于编程和用户API控制
- 视频输出(VGA 4位数模转换器)
- PS/2鼠标或键盘端口
- 扩展针座(两个40引脚针座)
- 8MB SDRAM, 4MB闪存
- SD存储卡卡槽
- 四个7段显示器
业余爱好与教育用
(EN)
