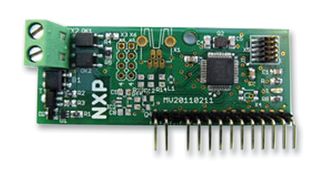

OM13026 DALI reference电路板 contains an example implementation of an isolated physical layer 用于the 数字Addressable Lighting 接口(DALI) bus with ARM 32位Cortex M0 LPC111x微控制器用于the DALI protocol handling,和many I/O 功能s to steer外部lighting drivers 用于solid state or compact fluorescent lighting应用. Up to four PWM 信号s are available to independently drive different lighting units. Frequency和resolution of the 信号s is 软件可编程.
- ON/OFF信号可单独用于传递PWM信号至开关照明驱动器进入OFF/ON状态
- I2C总线引脚可用于外部连接其它设备 如EEPROM或温度传感器
- 通过8引脚获得模拟A/D输入
- 输入输出信号留至最终用户
- 通过高性能的微控制器减少了系统复杂性
- 高效率的电源转换
- 成本优化
- 微控制器低功耗损耗 (用于总线供电设备)
照明, 发光二极管照明
