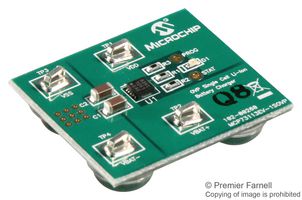

MCP73113EV-1SOVP是一个评估板用于MCP73113单节锂离子/锂聚合物电池充电器管理控制器, 配有输入过压保护. MCP73113 OVP 单锂离子电池充电器评估板可输入两个充电电流. 默认值为500mA , 当PROG连接至地面时, 两个并行电阻输出1000mA充电电流为锂离子电池充电. 一个蓝色LED指示灯使用户了解MCP73113的充电状态. 评估板连同MCP73113设备一起安装, 封装在3mm x 3mm DFN中. 出厂预设的电池调节电压4.20V, 并带有预设, 终止和自动充电功能. 评估板可通过多个测试点观测电路的性能和表现. 电路不需要其它操作即可在合适的应用中运行.
- 6.5V输入过压保护
- 10%深度放电的电池预处理
- 32分钟计时器预处理
- 六小时安全定时器
- 10%自动充电终止
- 500mA和1000mA预设快速充电电流
- 自动充电
- 热调节
- 电路板上蓝色LED灯指示充电状态
- 该MCP73113有小型QFN封装, 带裸焊盘的附加散热片
电源管理, 便携式器材, 音频, 无线, 消费电子产品, 成像, 视频和目视
