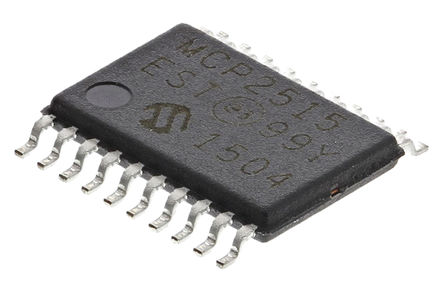

MCP2515-E/ST - MICROCHIP - 总线, CAN, 控制器, SPI, 3, 2, 2.7 V, 5.5 V, TSSOP - 1605566

MCP2515-E/ST产品概述

The MCP2515-E/ST is a stand-alone controller area network (CAN) Controller that implements the CAN specification, version 2.0B. It is capable of transmitting and receiving both standard and extended data and remote frames. The MCP2515 has two acceptance masks and six acceptance filters that are used to filter out unwanted messages, thereby reducing the host MCU's overhead. The MCP2515 interfaces with microcontrollers (MCUs) via an industry standard serial peripheral interface (SPI). The device consists of three main blocks, that is CAN module, which includes the CAN protocol engine, masks, filters, transmit and receive buffers. The control logic and registers that are used to configure the device and its operation and the SPI protocol block.

Simple SPI interface to any MCU
One-shot mode ensures message transmission is attempted only once
Start-of-frame (SOF) output
Low-power CMOS technology
Implements CAN V2.0B at 1Mb/s
Receive buffers, masks and filters
Data byte filtering on the first two data bytes
Three transmit buffers with prioritization and abort features
One-shot mode ensures message transmission is attempted only one time
Clock out pin with programmable prescaler

Start-of-frame (SOF) signal for monitoring the SOF signal
Interrupt output pin with selectable enables
Buffer full output pins configurable as interrupt output for each receive buffer
Request-to-Send (RTS) input pins individually configurable as general purpose inputs

工业, 通信与网络

参考价格及参考库存

美国1号仓库 仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货

型号	制造商	描述	操作
MCP2515-E/ST [更多]	Microchip Technology Inc	IC CAN CONTROLLER W/SPI 20TSSOP	搜索查看资料
MCP2515-E/STVAO [更多]	Microchip Technology Inc	IC CANBUS CONTROLLER SPI 20TSSOP	搜索查看资料

美国2号仓库 仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货

型号	制造商	描述	操作
MCP2515T-E/ST [更多]	Microchip Technology Inc	CAN Interface IC W/ SPI Inter 125dC RoHS: Compliant	搜索
MCP2515-E/ST [更多]	Microchip Technology Inc	CAN Interface IC W/ SPI Inter 125dC RoHS: Compliant	搜索

美国4号仓库 仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货

型号	制造商	描述	操作
MCP2515-E/ST [更多]	Microchip Technology Inc	CAN - 1Mbps - 3.3V/5V - Sleep/Standby - TSSOP - 20-Pin. RoHS: Compliant	搜索

美国5号仓库 仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货

型号	制造商	描述	操作
MCP2515-E/ST [更多]	Microchip Technology Inc		搜索

美国3号仓库 仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货

型号	制造商	描述	操作
MCP2515-E/ST [更多]	Microchip Technology Inc	CAN 1Mbps Sleep/Standby 3.3V/5V Extended 20-Pin TSSOP Tube - Rail/Tube (Alt: MCP2515-E/ST) RoHS: Compliant	搜索
MCP2515-E/ST [更多]	Microchip Technology Inc	CAN 1Mbps Sleep/Standby 3.3V/5V Extended 20-Pin TSSOP Tube (Alt: MCP2515-E/ST) RoHS: Compliant	搜索

日本2号仓库 仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货

型号	制造商	描述	操作
MCP2515-E/ST [更多]	Microchip Technology Inc	CAN 1Mbps Sleep/Standby 3.3V/5V 20-Pin TSSOP Tube RoHS: Compliant	搜索
MCP2515-E/ST [更多]	Microchip Technology Inc	CAN 1Mbps Sleep/Standby 3.3V/5V 20-Pin TSSOP Tube RoHS: Compliant	搜索
MCP2515-E/ST [更多]	Microchip Technology Inc	CAN 1Mbps Sleep/Standby 3.3V/5V 20-Pin TSSOP Tube RoHS: Compliant	搜索

日本3号仓库 仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货

型号	制造商	描述	操作
MCP2515-E/ST [更多]	Microchip Technology Inc	CAN 1Mbps Sleep/Standby 3.3V/5V 20-Pin TSSOP Tube RoHS: Compliant	搜索
MCP2515-E/ST [更多]	Microchip Technology Inc	CAN 1Mbps Sleep/Standby 3.3V/5V 20-Pin TSSOP Tube RoHS: Compliant	搜索

新加坡2号仓库 仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货

型号	制造商	描述	操作
MCP2515-E/ST [更多]	Microchip Technology Inc	, CAN, SPI, 10mA RoHS: Compliant	搜索

新加坡1号仓库 仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货

型号	制造商	描述	操作
MCP2515-E/ST [更多]	Microchip Technology Inc	MCP2515 Series 5.5 V 1 Mb/s Stand Alone SPI Interface CAN Controller- TSSOP-20 RoHS: Compliant \| pbFree: Yes	搜索

英国2号仓库 仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货

型号	制造商	描述	操作
MCP2515-E/ST [更多]	Microchip Technology Inc	Microchip MCP2515-e/ST, CAN Controller 1Mbit/s CAN 2.0B, 20-Pin TSSOP RoHS: Not Compliant	搜索查看资料

英国7号仓库 仓库直销，订单金额100元起订，满300元含运，满500元含税运，有单就有优惠，量大更优惠，支持原厂订货

型号	制造商	描述	操作
MCP2515-E/ST [更多]	Microchip Technology Inc	Integrated circuit: CAN controller, 1Mbps, 2.7÷5.5V, TSSOP20	搜索

www.szcwdz.com 查看更多相关产品

参考图片	型号/品牌	描述 / 技术参考	操作
	MCP2515-EST Microchip Technology	原厂原装货暂无PDF	查价格库存查看详细
	MCP2515-E/ST MICROCHIP	芯片 CAN总线控制器 SPI 10mA	查价格库存查看详细

www.szcwdz.cn 查看更多相关产品

参考图片	型号/品牌	描述 / 技术参考	操作
	MCP2515-E/ST MICROCHIP	芯片 CAN总线控制器 SPI 10mA	查价格库存查看详细

www.szcwdz.com.cn 查看更多相关产品

参考图片	型号/品牌	描述 / 技术参考	操作
	MCP2515-E/ST Microchip Technology	IC CAN CONTROLLER W/SPI 20TSSOP	查价格库存查看详细

英国2号仓库 查看更多相关产品

参考图片	制造商 / 说明 / 型号 / 仓库库存编号	PDF	操作
	Microchip Technology Inc. Microchip MCP2515-e/ST, CAN Controller 1Mbit/s CAN 2.0B, 20-Pin TSSOP 型号：MCP2515-E/ST 仓库库存编号：70414435		搜索

日本5号仓库 查看更多相关产品

参考图片	制造商 / 说明 / 型号 / 仓库库存编号	PDF	操作
	Microchip Interface IC CAN v2.0B / SPI TSSOP-20, MCP2515-E/ST, Microchip 型号：MCP2515-E/ST 仓库库存编号：300-46-598		搜索

新加坡2号仓库 查看更多相关产品

制造商产品编号	仓库库存编号	制造商 / 说明 / 规格书	操作
MCP2515-E/ST	1605566	MICROCHIP 总线, CAN, 控制器, SPI, 3, 2, 2.7 V, 5.5 V, TSSOP (EN)	搜索

英国10仓库 查看更多相关产品

产品描述 / 参考图片

制造商零件编号 / 制造商 / 库存编号

操作

Microchip MCP2515-e/ST 1MBps CAN 控制器, 支持CAN 2.0B标准, 睡眠，待机断电, 20引脚 TSSOP封装

制造商零件编号：
MCP2515-e/ST
品牌：
Microchip
库存编号：
681-1089

搜索

芯片接口类型	SPI
发送缓冲器数	3
接收缓冲器数	2
电源电压最小值	2.7V
电源电压最大值	5.5V
接口封装类型	TSSOP
针脚数	20引脚
工作温度最小值	-40°C
工作温度最高值	125°C
封装	每个
产品范围	-
汽车质量标准	-
MSL	MSL 1 -无限制
