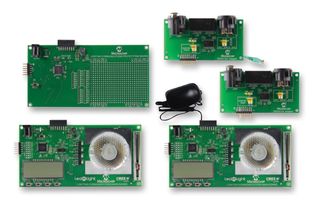

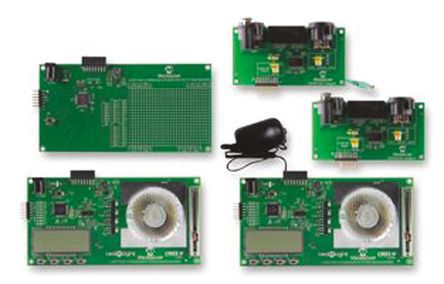

DV160214-2是一个全功能, 通用照明开发平台, 提供创建DMX512A照明网络所需的所有元件, 为用户提供了完整的开箱即用体验. 这一平台使照明工程是得意设计智能照明, 并通过使用一系列的PIC微控制器控制照明系统. 照明通讯的设计新手可快速轻松开始创建照明应用的连接, 只需使用简单的板至板网络. 这一平台使用一个低成本8位PIC MCU用作用户接口, LED控制和通讯. 软件开发基于免费的DMX512A数据库, 数据库由C语言编写, 可植入至任何PIC微控制器. 这一平台可创建完全定制化的照明方案, 极大减少了成本,并缩短了投入至市场的时间.
- 装有PIC16F1947用于接口,通讯和LED控制
- 装有MCP6004运算放大器用于电流反馈
- 装有MCP16322用于5V电源转换
- LEDnLIGHT准直器 LLC19N视神经 由Gaggione控制 用于颜色混合和紧束控制
- 面包电路板空间用于定制化照明开发
- 9V至12V 电源输入
- XLR5和RJ45连接器
- 隔离的收发器
- 双向通讯终端 (跳线选择)
- 所有代码存于主板/原型板上的PIC16F1947中
发光二极管照明, 替代能源, 电源管理, 通信与网络
