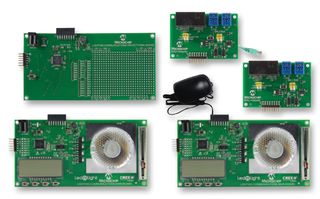

DV160214-1是一个DALI照明通讯开发套件, 提供一个通用照明开发平台, 用于创造通讯照明应用程序. 此平台包括一个主电路板和多种通讯接口适配器, 支持DALI及未来协议的开发. 这一通讯平台兼容市售的DALI产品, 可集成至现有的照明网络当中, 或使用多个通讯平台模拟大型照明网络. 在主电路板和原型通讯电路板上载有PIC16F1947. Cree XLamp MC-E Colour通过一个小尺寸的高流明LED灯发射红,绿,蓝和白色光.
- 装有PIC16F1947用于接口,通讯和LED控制
- 装有MCP6004运算放大器用于电流反馈
- 装有MCP16322用于5V电源转换
- LEDnLIGHT准直器 LLC19N视神经 由Gaggione控制 用于颜色混合和紧束控制
- 面包电路板空间用于定制化照明开发
- 9V至12V 电源输入
- 螺丝端子及RJ45连接器
- 隔离的DALI接口
- 限制电流的DALI 电源(可选择跳线)
- 所有代码存于主板/原型板上的PIC16F1947中
发光二极管照明, 替代能源, 电源管理, 通信与网络
