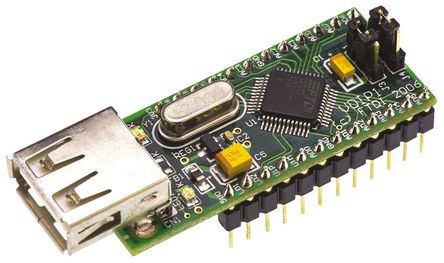

VDIP1是一个用于VNC1L芯片器件的嵌入式USB主控控制器开发模块的微控制器. Vinculum VNC1L是Vinculum系列嵌入式USB主控控制器集成电路器件中的第一个. 它不仅能够处理USB主控接口和数据传输功能, 其内置MCU和嵌入式闪存可以包容USB器件类. VDIP1模块是针对MCU至USB主机/从接口的应用程序. 该模块装于PCB上, 适用于24针DIP插座, 并能通过其AD和AC总线针提供VNC1L器件上至UART, 并行FIFO和SPI针的连接
- 单路'A'型USB插座与USB外围设备接口
- 如果需要可通过模块引脚端口建立第二个USB接口
- 跳线选择UART, 并行FIFO或SPI MCU接口
- 从USB连接单路5V电源输入 (不需要外部电源)
- 辅助3.3V/200mA电源输出到外部逻辑
- 通过USB闪存盘或UART/并行FIFO/SPI接口更新程序或固件
- 电源和传输LED指示灯
- VNC1L固件编程控制引脚PROG#和RESET#带出到跳线接口
- 该模块是VNC1L设计理想的快速原型开发
通信与网络, 音频, 成像, 视频和目视, 传感与仪器, 消费电子产品, 工业
