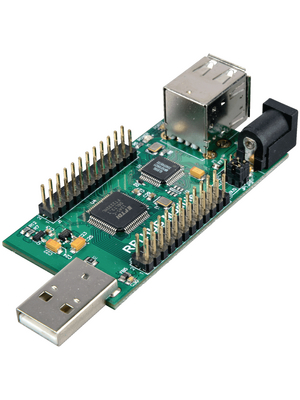

RPI-HUB-MODULE是一个USB HUB和USB至双通道多接口转换器模块, 用于树莓派. 它使用FT2232H USB至UART/MPSSE芯片, 以及GL850G USB集线器控制器芯片. FT2232H基于树莓派模块, 是一个USB至UART/245FIFO/SPI/I2C/JTAG/GPIO接口扩展模块, 目标为连接至树莓派计算机, 进而扩展接口数量. 然后它并不限制与此应用. 它可以用作为集线器设备, 或FT2232H评估板. 此模块含一个USB 2.0高速集线器芯片, 支持高达3个外部下游USB端口. 此模块使用GL850G USB 2.0集线器控制器, 提供低成本和广泛使用的USB 2.0集线器, 并提供高达4个下游USB端口. GL850G是一个单芯片USB集线器. GL850G是一个全功能设备, 支持单个和多个功率管理模块以及两个彩色(绿色/琥珀黄)状态LED灯.
- 标准USB A型插头连接至主控
- 可选外部功率输入连接器支持外部下游USB端口
- 支持USB暂停和恢复
- UART数据传输速率从300baud至12Mbaud, 3.3V TTL水平 levels
- JTAG, SPI和I2C同步串行(MPSSE)数据率高达30Mbps
- 默认为两个UART接口
- 所有输入输出引脚保证5V安全
- 兼容UHCI/ OHCI/ EHCI主控制器
- 板载EEPROM 93LC56用于FT2232H配置
- 兼容高速USB 2.0
