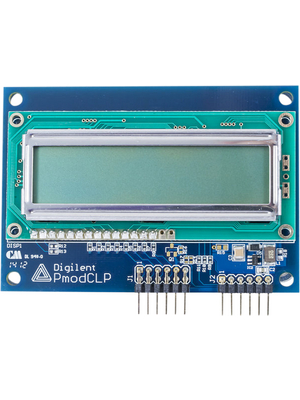

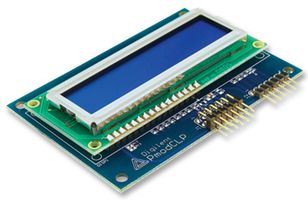

PMODCLP是一个16 x 2字符的LCD模块, 使用两个Pmod连接器连接3.3V, 8位并行数据接口至电路板系统. 它基于使用 Samsung KS0066 (或同等设备) LCD 控制器的Sunlike LCD控制板. 此模块可连接至任何数量的Digilent系统电路板, 创造出字符型LCD子系统. PmodCLP使用3.3V或5V电源. 由于Sunlike LCD模块需要5V电源, PmodCLP则包含了一个3.3V至5V升压转换器和一个5V至 3.3V的电压转换电路. 此电压转换电路可确保3.3V数据信号返回系统电路板, 不管电板使用3.3V还是5V供电电压.(如需要5V信号水平, 可拆除2.5V稳压器).
- 16 x 2字符显示
- 并行数据接口
- 简洁终端 如显示界面
- 测量3.3英寸 x 2.3英寸
