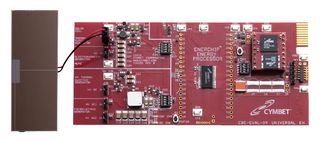

CBC-EVAL-09是一个通用能量收集 (EH)评估套件, 它将任何一个能量收集换能器同EnerChip EP CBC915能量处理器和EnerChip CBC51100 100uAh固态电池模块结合, 将两个50μAh EnerChip固态电池并行联接. 此评估平台的目的是使用户迅速开发能量采集应用. EnerChip EP使用先进的最大峰值功率追踪算法(MPPT), 不断地匹配测量能量采集换能器的输出阻抗. MPPT是将能量从能量采集换能器中转化的最有效方式, 它由于电荷积累技术, 后者不会将换能器产生的阻抗同功率转换级进行匹配. EnerChip EP以多个模式运行, 可同为控制器进行通讯. EP管理所有能量存储设备和周边设备的全方位运行, 并在启动初始化顺序时使用智能电源管理.
- 能量收集传感器输入低于4.06V DC
- 能量收集恒阻抗传感器输入4.06V DC至20V DC
- AC至DC整流器用于交流输入或HV交流输入
- 引导直流或交流电压至4.06V
- 用于启动CBC915能量处理器
- 监视所有输入电压并连接器至能量处理器
- 两个EnerChip 50uAh 固态电池用于能量存储
- 控制路由输出电压适应系统负载
- 通讯接口至MCU系统
- 节能状态指示灯用于指示入射能量和存储能量水平
消费电子产品, 替代能源, 无线, 传感与仪器, 电源管理
