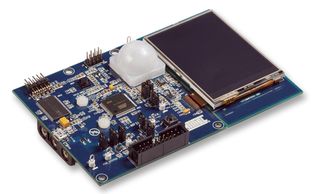

ATSAM4S-WPIR-RD是一个基于SAM4S16C设备的参考设计套件. 它引进了被动红外探测器摄像机应用. 这一强大的微控制器是基于SAM4S Cortex-M4处理器的微控制器. SAM4S系列是一个系列式闪存微控制器, 基于高性能32位ARM Cortex-M4 RISC处理器. SAM4S设备是一个中程范围通用微控制器, 在减少功率损耗, 处理功率和外部设备功耗方面有着最佳比率. SAM4S具有一个外部总线接口(EBI), 可连接至一系列外部存储器和几乎任何并行外围设备.
- SAM4S16设备, LQFP100封装
- 12MHz 晶体用于内部时钟和32.768KHz 晶体用于RTC时钟
- 通过电路内模拟器为复位和JTAG复位供电
- JTAG/ICE连接器
- CMOS图像传感器 OV7740
- PIR传感器(RE200B)
- 10引脚公连接器用于ZigBee模块
安全, 工业, 消费电子产品
