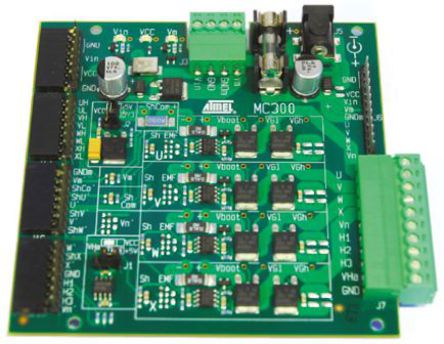

ATAVRMC300为一个通用目的功率级电路板, 可驱动无刷直流, 有刷直流和步进电机. 电路板设计用作开发电机控制应用的灵活平台, 它可同ATAVRMC3xx处理器电路板一同运行. 控制器(AVR CPU)所需的所有电源和信号都在电路板的左侧, 使电路板成为一个模块系统, 其它微控制器可轻松连接. MC300电机控制驱动器电路板是一个功率级电路板, 用于驱动无刷直流和步进电机. 它配有四个半桥接器, 可对高低压侧的独立控制. 每一个桥接器都可分别选择来自EMF输出和分流电阻的过滤和电压反馈. MC300驱动器电路板可通过位于电路板左侧的水平0.1英寸引脚的针座连接器直接连接至AVR设备板.
- 通用功率级用于直流和步进电机
- 带2.54mm引脚针座连接器模块系统用于设备电路板
- 四个半桥接器 带高低压侧独立控制
- 板上稳压器用于设备电路板(5/3.3V)和霍尔感应器(5V)
- 霍尔传感器, back-EMF和中心电压反馈至设备电路板
- 分流电阻反馈至设备电路板
- 驱动器电路: Vin 10至20V和 电机: Vm 0至40V, Im(max)=6A
