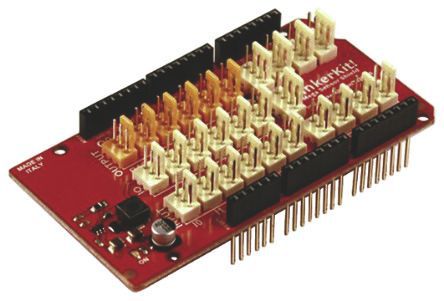

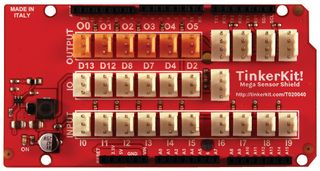

T020040大型传感器屏蔽V.2允许用户将Tinkerkit传感器和驱动器直接与大型Arduino或Mega 2560或Mega ADK连接, 不许使用额外的面包板. 它含有22个标准Tinkekit 3引脚连接器.10个标有I0至I9的引脚为模拟输入引脚. 6个标有O0至O5的引脚为模拟输出引脚, 连接至PWM, 可产生Arduino板的输出(以上可被更改为数字输入, 更改后输出结果或高或低). 标有输入/输出 (D13, D12, D8, D7, D4, D2)的引脚为输入/输出引脚, 可进行PWM和数字读写, 其相对应的数字为13, 12, 8, 7, 4, 2.
- 屏蔽罩正确供电时一个绿色LED信号指示灯
- 4引脚TWI插座允许与任何支持I2C协议的设备通讯
- 四个4引脚串行插座 允许电路板与其它设备通讯
