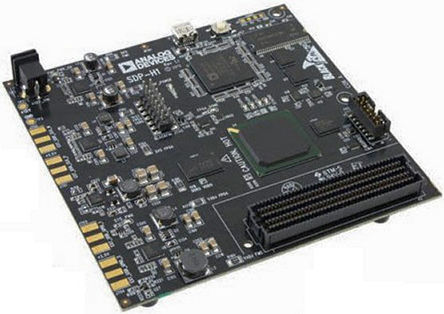

EVAL-SDP-CH1Z是一个高速控制器电路板, 用于系统演示平台 (SDP). 此平台由一系列控制器电路板构成, 包括插入器电路板和子板电路板, 用于简单低成本的评估. EVAL-SDP-CH1Z有一个Xilinx Spartan 6和一个ADSP-BF527处理器, 通过USB 2.0高速端口与电脑连接. 控制器电路板可用于配置和捕捉子板电路板上的数据. 此电路板拥有FMC低引脚数连接器, 带有全差分LVDS和单端LVCMOS支持. 它还有一个120引脚的连接器位于SDP-B上, 连接Blackfin处理器外部设备. 此连接器提供刻配置的串行, 并行I2C和SPI和GPIO通讯线路以连接至子板电路板. 它的PC端软件应用程序用于控制附加的子板电路板, 每个子板评估电路板或者实验室参考电路都有提供应用程序.
- 32MB NAND闪存存储器
- 8MB x 16位 x 4频带(512MB/64MB) DDR2内存
- 256KB x 16位 (4MB/512KB) SRAM
- 160引脚FMC LPC连接器
- 16MB x 16位 (256MB/32MB) SDRAM
- 小空间120引脚连接器
- 可配置外部设备接口SPI, SPORT, I2C, GPIO, 异步并行, PPI,计时器
- USB 2.0接口至PC
- JTAG连接器
- LVDS和单端LVCMOS信号
通信与网络, 消费电子产品
