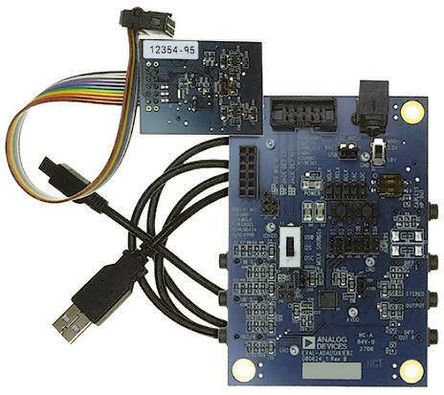

EVAL-ADAU1761Z是一个评估板用于SigmaDSP立体声低功率96KHz, 24位音频编解码器, 并有集成PLL设备ADAU1761. 此电路板包括单端和差分立体声线性模拟音频输入以及一个数字音频接口. 同时提供单端和差分模拟输出以及立体声无电容耳机输出. USBi为评估办提供电源和I2C通讯接口. ADAU1761可通过开关在3.3V或1.8V运行. SgmaStudio编程软件可用于所有注册控件和SigmaDSP内核编程. 板上含有一个针座连接器用于接口立体声数字麦克风. GPIO功能, 如按钮, LED灯, 开关等, 都可连接至ADAU1761的GPIO引脚用于SigmaDSP的硬件控制.
- SigmaDSP 28/56 位 50MIPS 数字音频处理器
- 完全可编程 用于SigmaStudio图形工具
- 24位立体声音频模数转换器和数模转换器, 带>98 dB信噪比SNR
- 支持8kHz至96kHz采样率
- 低功率7mW录音, 7mW播放, 48kHz, 1.8V
- 6个模拟输入引脚, 配置单端或差分输入
- 灵活的模拟输入/输出混音器
- 数模转换器DNR (dB) 99dB, 数模转换器THD+N 90dB
- 8/8数字输入/输出通道, 2/2模拟输入/输出通道
多媒体, 便携式器材, 音频
