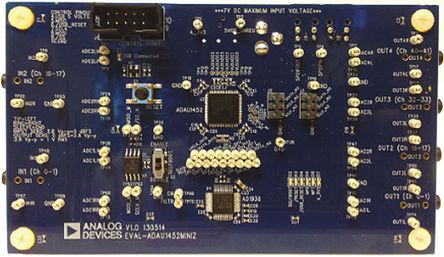

EVAL-ADAU1452MINIZ是一个评估电路板用于ADAU1452设备. ADAU1452是一个车用音频处理器, 数字信号处理能力远超过之前的SigmaDSP设备, 它重建的硬件结构可理想用于音频处理. 这一评估板可连接ADAU1452的数字串行音频端口以及其它一些通用输入输出端口. 板上的AD1938编解码器可提供模拟输入输出. ADAU1452内核由SigmaStudio软件操控, 通过USB线缆与电路板连接. 电路板由6V直流电源供电, 供电电压依据电路板需求调节. 电路板为四层设计, 中间两层为单个接地面和单个电源面. 板上包含外部模拟输入和输出的连接器, 以及光纤S/PDIF接口. 集成振荡器电路提供主时钟和板载12.288MHz无源晶体.
- 四个模拟输入
- 八个模拟输出
- 立体声S/PDIF输入输出
- 自启动EEPROM存储器
- 完全可编程音频DSP增强声音处理
- 专有的图形编程工具SigmaStudio用于开发定制信号流
- 音频输入/输出和路径
- I2C和SPI控制接口(主和从)
- 集成芯片的温度传感器
- 集成PLL和灵活的时钟生成器
音频, 车用, 消费电子产品
