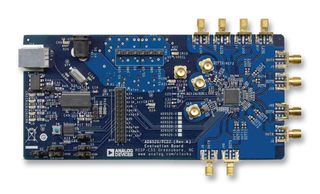

AD9520-1/PCBZ是一个紧凑且易于使用的评估平台, 用于评估所有AD9520-1功能. AD9520-1为12个LVPECL/24个CMOS输出时钟生成器, 带有带亚皮秒抖动功能, 并有一个片上PLL和集成 2.5GHz VCO. 此片上VCO调节 2.27GHz至2.65GHz频率, 也可使用外部最大2.4FHz, 3.3V/5V VCO/VCXO. AD9520 串行接口支持SPI和I2C端口. 内含的EEPROM可通过串行接口编程及存储用户定义的寄存器设置, 用以加点和芯片重置. AD9520有12个LVPECL输出, 分为四组. 任何1.6GHz LVPECL输出都可被重新配置为两个250MHz CMOS输出.
- 低纤维噪音,锁相环 (PLL)
- 5交流耦合差动LVPECL SMA连接器
- 使用6V墙壁适配器和板上LDO稳压器进行简单电源连接
- 接收CMOS, LVDS, 或LVPECL 参照至250MHz
- 8 LVPECL差动针座用于额外输出
- 可选时钟参考倍频器
- SMA连接器用于2参照输入, 电荷泵输出, 时钟分配输入
- 易于绕过LDO进行功率测量
- USB至PC连接器
- 基于微软窗口的评估软件, 使用简单图形使用界面
时钟与计时, 无线, 射频通信, 通信与网络
